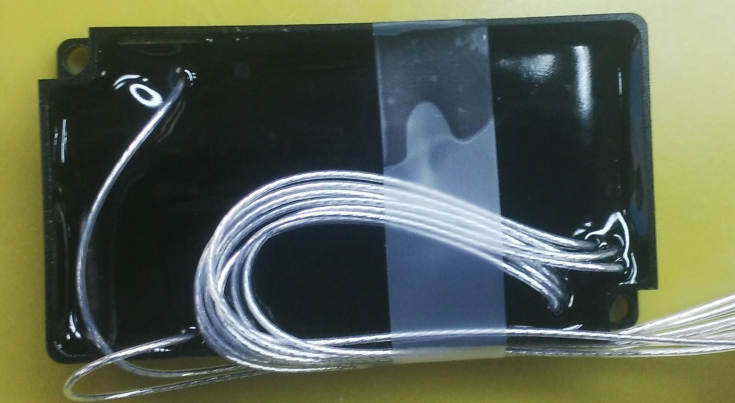

DKDP电光调制模块

2020-01-03

DKDP电光调制模块主要特点:

·重复频率0~400Hz

·晶压2.0~5.0KV

·脉冲前沿≤10ns

·EMI/RFI屏蔽封装

·TTL电平触发光耦隔离

·输入12±1VDC

·外置电位器控制输出高压

·高可靠性、全温度范围



DKDP电光调制模块


应用范围:

1.KD*P   2.LINbO

3.其他光电晶体

(驱动Pockels cells)

应用范例:

a.中低重频LD泵浦调Q固体激光器

b.灯泵调Q固体激光器

模块参数:



类型

数值

单位

备注

输出电压

2.0~5.0

kV


退压/升压时间

≤10

ns

负载为10PF

延时抖动

≤2

ns


恢复时间

≤100

µs

与负载相关

电源输入

12

VDC

功耗小于2.5W

工作频率

0~400

Hz

支持单次工作

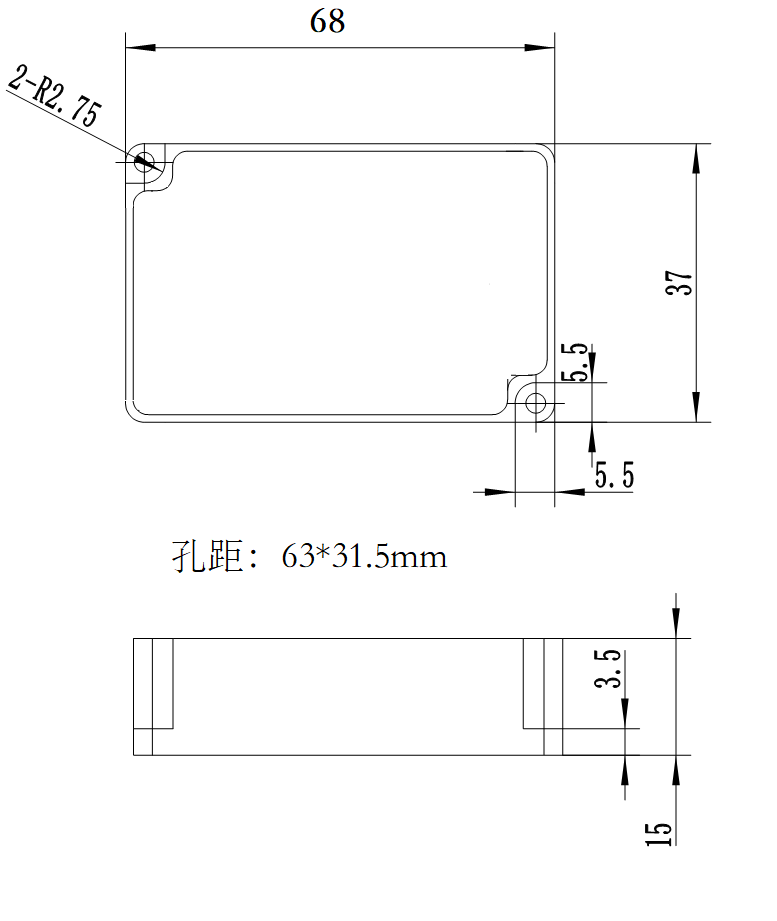

模块尺寸

68*37*15

mm

尺寸包括两侧安装孔位

工作温度

-40~60


存储温度

-40~85


模块重量

75

g



升压模块接线定义:

编号

定义

说明

1

+12V

输入电源+

2

GND

输入电源-

3

SG-

触发脉冲信号-(上升沿触发)

4

SG+

触发脉冲信号+(上升沿触发)

5

FB1

接控制电位器一端 100KΩ

6

FB2

接控制电位器一端 100KΩ

7

EN-

高压使能控制-

8

EN+

高压使能控制+

9

GND

输出地

10

HVPULSE

高压升压脉冲输出端



注意:

1.”SG+ SG-”与“EN+ EN-”控制信号输入模块内部为光耦隔离设置

2. EN+ EN-为高压使控制端(光耦输入端)。不接或接入低电平高压使能,接入高电平(3.3V/5.0V)高压输出为0.

3.SG+ SG-为外触发信号输入端(光耦输入端)(3.3V/5.0V TTL)。输入信号为上升沿触发,外触发信号与升压脉冲输出延时<75ns

4.请将“HVPULSE”与“GND”接入调Q晶体两端

6.用高压探头测试输出高压脉冲,请将高压探头的地与输出地“GND”连接,用高压探头测试“HVPULSE”端,输出高压脉冲为负高压脉冲。
