PCDS-10KV-2KHz电光驱动盒资讯

2019-09-10

PCDS-10KV-2KHz电光驱动盒


产品型号:PCDS-10KV-2K

驱动盒参数


zui小值

zui大值

输出电压(V)

4000

10000

重复频率(Hz)

1

2000

输出脉宽(us)

1

20000

上升/下降沿(ns)

12

15

(表1)


输出脉冲形式(双极性输出):

 PCDS-10KV-2KHz电光驱动盒


设备描述:
前面板

PCDS-10KV-2KHz电光驱动盒

  (图3)


  ●开关---通过开关给驱动盒上电
  ●高压指示---当PCDS-10KV-2KHz输出高压启动,此指示灯处于常亮状态
                      当PCDS-10KV-2KHz输出高压停止 ,此指示灯处于常暗状态
  ●工作指示---当PCDS-10KV-2KHz启动,工作指示灯处于闪烁状态
  ●外触发信号---外部触发信号输入接口(5V  TTL电平)
  ●触控面板--通过触控面板设置输出高压幅值、重复频率、输出脉宽以及工作模式

后面板



PCDS-10KV-2KHz电光驱动盒

                                                                      (图4)
  ●负脉冲---连接晶体一端,输出负高压脉冲
  ●正脉冲---连接晶体一端,输出正高压脉冲
  ●测试地---使用高压探头测试时使用的接地端子
  ●散热风扇---PCDS-10KV-2KHz驱动盒工作时请确保散热风扇工作正常,并且出风口无遮拦通风良好
  触控面板


PCDS-10KV-2KHz电光驱动盒

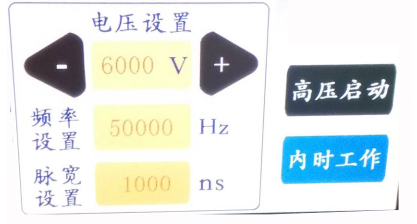

  (图5)主工作界面


PCDS-10KV-2KHz电光驱动盒

  (图6)数值输入界面


  ●高压设置:铌酸锂晶体厂家告诉您:点击高压设置右方的空白栏,将会在屏幕右侧弹出数字输入小键盘,点击相应的数字键输入电压值。(点击高压设置框两侧的“+”“-”框,实现输出电压的递增与递减,步长10V)
  输入范围4000~10000V
  ●输出频率:点击输出频率右方的空白栏,将会在屏幕右侧弹出数字输入小键盘,点击相应的数字键输入内时工作的频率值。
  输入范围20~2000HZ
  ●输出脉宽:点击输出脉宽右方的空白栏,将会在屏幕右侧弹出数字输入小键盘,点击相应的数字键输入内时工作的脉宽值。
  输入范围1us~20000us
  ●高压使能控制:点击高压关闭键,触控屏将会显示“高压开启”,高压产生电路开始工作,同时高压指示灯将会变亮。
  点击高压开启键,触控屏将会显示“高压关闭”,高压产生电路停止工作,同时高压指示灯将会变暗。
  ●触发方式选择:开机默认为外时触发方式,触控屏显示“外时工作”。点击触控屏,显示“内时工作”此时工作在内时触发工作状态。
