20KV驱动盒参数说明

2020-01-02

20KV驱动盒参数列表:


最小

最 大

输出电压(KV)

-20

20

调节步长(KV)


0.1

20KV驱动盒

20KV驱动盒设备描述:

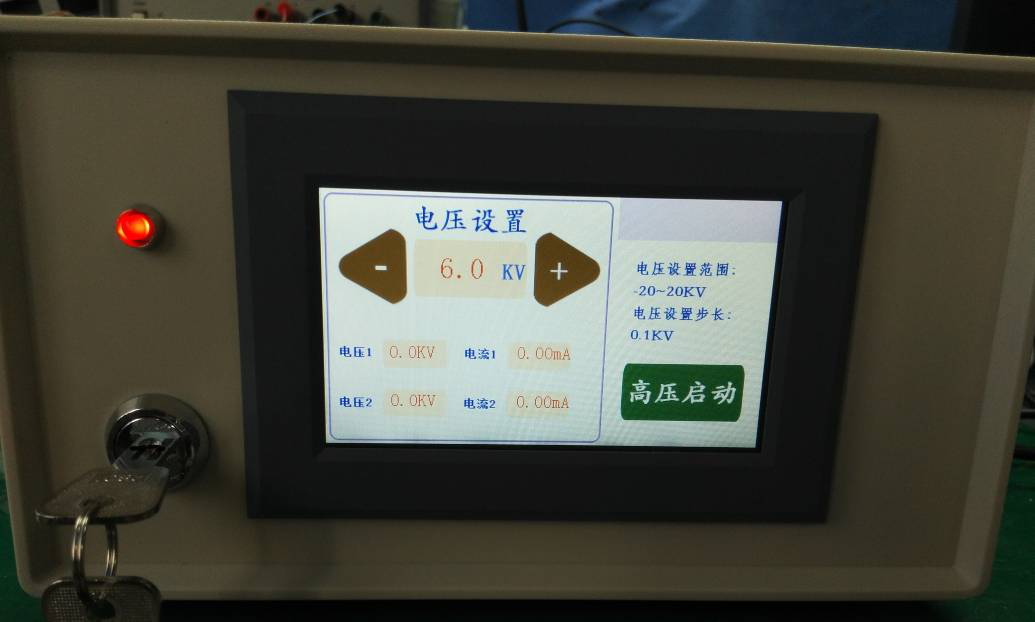

  前面板

开关—通过开关给20KV驱动盒上电

高压指示--当20KV驱动盒输出高压启动,此指示灯处于闪烁状态

                  当20KV驱动盒输出高压停止 ,此指示灯处于常暗状态

触控面板--通过触控面板设置输出高压幅值、输出电压源1输出状态、输出电压源2输出状态以及高压启动/停止。

20KV驱动盒设备

20KV驱动盒后面板

负高压输出—连接晶体一端

正高压输出—连接晶体一端

测试地—使用高压探头测试时使用的接地端子

20KV驱动盒后面板

备注:

1.连接高压输出插头操作时,请按照对应颜色插入相应的插座。

2.进行输出插头拔插操作时,请确保启动开关处于关闭状态



触控面板

触控面板

                                           主工作界面


触控面板


                               数值输入界面

高压设置:点击高压设置右方的空白栏,将会在屏幕右侧弹出数字输入小键盘,点击相应的数字键输入电压值。(点击高压设置框两侧的“+”“-”框,实现输出电压的递增与递减,步长0.1kV)

输入范围-20~+20kV

高压使能控制:点击高压关闭键,触控屏将会显示“高压开启”,高压产生电路开始工作,同时高压指示灯处于闪烁状态。

  点击高压开启键,触控屏将会显示“高压关闭”,高压产生电路停止工作,同时高压指示灯将会变暗。
