RTP电光开关与驱动连接调试说明

RTP电光开关注意事项：

1. RTP电光开关为金属支架，安装时注意底座的绝缘

2. 驱动输出高压为差分高压，即： 设定高压HV=HV（红）+HV（蓝）

HV（红）=1/2HV，HV（蓝）=-1/2HV，二者的绝 对值的和即为显示的设定高压

3. 当RTP电光开关连接驱动的红（＋），蓝（-）电极时，晶体上的电压为设定高压，但是晶体开关整体带电，注意底座的绝缘。

4. 驱动后面三色电极分别为：红（HV+），蓝（HV-），黑（GND）

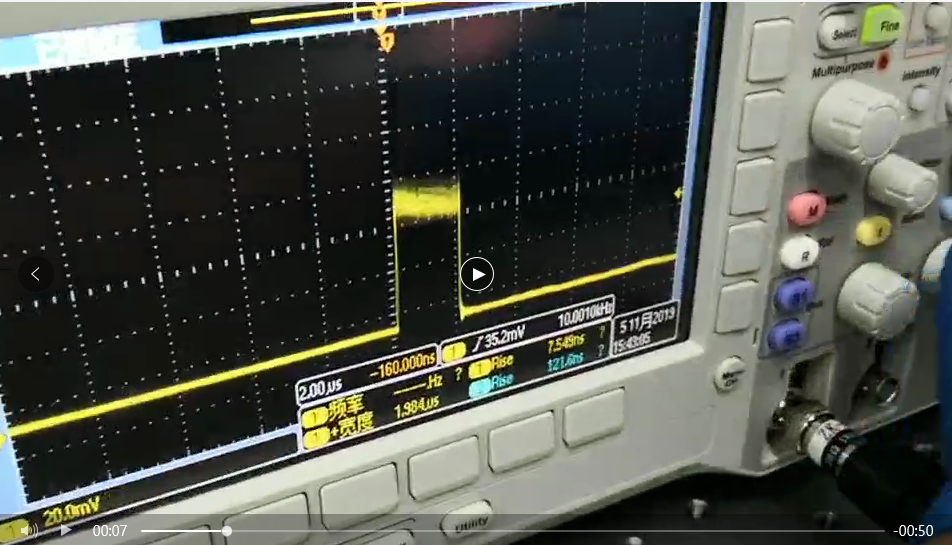

1） 需要测量高压时需要使用高压探头，具体测试接线如下：

a. 差分高压探头测试时，可以连接红，蓝电极进行测试，

b. 常规高压探头测试时，其接地端连接黑色电极，探头的正极连接红电极测试正二分之一高压，探头的正极连接蓝电极测试负二分之一高压

一、 开关光路结构示意图

1. 四分之一波电光结构

1） 激光谐振电光调Q

2） 激光外调制

2. 二分之一波电光结构

1） 激光谐振电光调Q

2） 激光外调制

二、 RTP电光开关+驱动工作连接、操作说明（以差分电压工作方式为例<推荐>）

1. RTP电光晶体开关顶部两电连接一起为晶体开关的一极，底座引线单独为晶体开关的另一极。下图中：晶体的顶部相连电极接红电极（红线）为HV＋，晶体的底座引出电极接蓝电极（黑线）为HV-

2 .  控制界面如下：

1） 电压设置：设定并显示驱动输出的高压值（差分高压）；设置时：点击数字框，弹出数字键盘，按照需要进行设定。也可以使用“-”，“+”进行减小、增大控制，10V/step

2） 频率设置：当工作模式为内时工作状态时可用，点击数字框，弹出数字键盘，在工作范围内，按照需要进行设定。

3） 脉宽设置：当工作模式为内时工作状态时可用，点击数字框，弹出数字键盘，在工作范围内，按照需要进行设定。

4） 当工作模式为外时工作模式时，频率，脉宽设置不工作，与输入的外信号控制同步。外信号为5V方波信号。

5） 当显示“高压启动”时，驱动按照内时（外时）的信号模式输出设定好高压值的方波高压。

当显示“高压关闭”时，驱动无高压输出。
